避難硐室的主要組成系統及技術參數

1. 避難硐室排氣系統及壓差測量系統

（1）在避難硐室每道密閉墻上安置兩趟排氣管，各加一個DN50單向排氣閥和手動控制閥，經過過渡室通到硐室外，保持硐室內正壓為100--500帕。

        （2）在避難硐室生存式安裝一套±2000Pa的壓差表。

2. 避難硐室氣幕噴淋系統

（1）由于避險人員在開啟避難硐室第一道門過程會帶入有毒有害氣體，極易造成對避險人員的二次傷害。氣幕系統的功能是將壓縮空氣通過噴氣氣幕釋放大量的氣流將有毒氣體驅之門外，不會隨著避險人員的進入而帶入避難硐室內。

（2）避難硐室的氣幕系統要保證過渡室內有毒、有害氣體在規定的濃度之下，且要與防護密閉門進行聯動。

（3）難硐室氣幕噴淋裝置在井下特殊條件下不受環境影響，保證能夠及時、可靠運行。

   （4）在每側過度室設置20瓶80升壓縮空氣鋼瓶，先減壓后匯流的方式連接氣幕噴淋裝置，同時壓風管路連接氣幕噴淋裝置，中間通過氣幕噴淋控制箱進行調節，在有壓風的條件下自動使用壓風管路中的壓縮空氣，在無壓風的條件下，自動切換至壓縮空氣鋼瓶供氣。

3. 避難硐室供氧系統

（1）避難硐室氧氣供給時必須滿足額定人數不少于96小時的生存時間；永久硐室有1.2的富余系數。

（2）避難硐室供氧量不低于0.5升/分鐘·人。

（3）避難硐室在整個額定防護時間內，緊急避險設施內部環境中氧氣含量應在18.5%～23.0%之間，采用高壓氣瓶供氣系統的應有減壓措施，以保證安全使用。

（4）避難硐室供氧裝置在井下特殊條件下不受環境影響保證能夠及時、可靠供氧，避免安全隱患。

 5）避難硐室供氧裝置采用40只80升氧氣瓶，先減壓后匯流的方式進行串聯，然后通過2套氧氣控制箱來控制流量，采用紫銅管和40只氧氣消音器出口均勻分布在硐室各處。

4. 避難硐室空氣凈化及除濕系統

（1）避難硐室處理二氧化碳能力不低于0.5升/分鐘·人，處理一氧化碳的能力應能保證在20分鐘內將一氧化碳濃度由0.04%降到0.0024%以下。

（2）避難硐室在整個額定防護時間內，緊急避險設施內部環境中二氧化碳濃度不大于1.0%，甲烷濃度不大于1.0%，一氧化碳濃度不大于0.0024%，濕度不大于85%。

   （3）避難硐室采用兩臺手搖空氣凈化器，配置8只鏤空藥品反應筐來去除生存式內有毒有害氣體，并配置CO2吸附劑（鈉石灰）1000kg,CO催化去除劑（霍加拉特）100kg,活性炭50kg。

5. 避難硐室壓風供氧系統

1) 通過壓風系統經過控制閥、減壓器、過濾器、消音器，為避難硐室供給足量空氣。

2) 出口壓力：0.1--0.3兆帕；

3) 供風量：≥0.3米³/分鐘?人；

4) 連續噪聲：≤70分貝。

   5） 采用3套DN50的三級過濾器，使壓風管路中出來的壓縮空氣能達到衛生級標準，并通過配置手動球閥控制開關，減壓器來調整出口壓力，流量計顯示供風量，消音器控制噪音。

6. 避難硐室供電照明系統

1) 避難硐室具備外接電源，硐室內外接電源服務硐室內檢測、監控、通訊、照明等用電需要。

2）生存式配置礦用隔爆型饋電開關（型號KBZ16-660/1140）,礦用隔爆型照明信號綜合保護裝置（ZBZ-4.0/1140(660)）及6盞照明燈（型號DGS18/127L(A）。

  7. 避難硐室溫度調節系統

1）為了控制生存室內溫度不超過35℃，采用相變材料來控制環境溫度，本相變材料相變溫度在26℃，在26℃上下由固液形態相互轉變，當環境溫度低于26℃時，相變材料以固態的形式存在，當環境溫度超過26℃時，相變材料會吸收周圍環境中的熱量，從固態相變成液態。

2）本相變材料的潛熱值為360KJ/kg,使用量為11200kg。

7.避難硐室生活保障系統

1） 避難硐室配備自救器，自救器采用隔絕式壓縮氧自救器，有效防護時間不低于45 min的要求，數量按避難硐室額定避難人數的1.2倍系數進行配備，自救器放置在避難硐室座椅下部的儲物箱里。

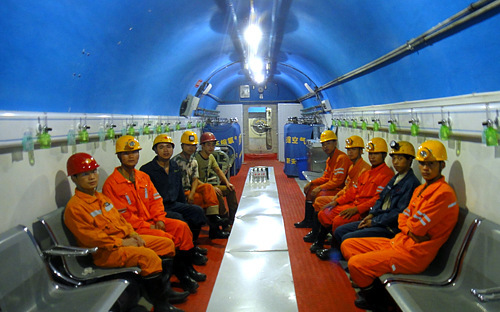

2）  避難硐室座椅：避難硐室內設置座椅，采用不銹鋼制作，座位下面是儲物箱。

3） 避難硐室 急救箱：用于傷員的緊急救治和避險人員常備藥物的儲備。急救包中的藥品可根據具體情況自行選配。

4） 避難硐室食品：避難硐室內配置壓縮餅干，滿足熱量不少于5000千焦/天?人。

5） 避難硐室飲水：用于避難人員生活用水，不少于1.5升/天?人。

6） 避難硐室工具箱：放置必備的工具，用于避難所儀器設備的維修。

7） 避難硐室衛生設施：不銹鋼機械打包蹲便器。

8.避難硐室其它技術要求

1) 避難硐室的配套設施應符合相關標準的規定，納入安全標志管理的必須取得煤礦礦用產品安全標志。

2) 避難硐室內安裝所需材料，包括電纜、信號電纜、通信電纜和各種管路；所供纜線必須符合國家及煤炭行業相關標準，有煤安標志。

3) 避難硐室裝備要有與外部“五條線”的接口并且兼容。
